Nasza firma prowadzi działalność w zakresie doboru i montażu następującego asortymentu:

• Obudowy i fundamenty termoutwardzalne
• Złącza kablowe
• Złącza P.Poż
• Złącza licznikowe
• Złącza licznikowo-przyłączowe
• Słupki kablowe
• Szafy kablowe
• Złącza oświetlenia ulicznego
• Rozdzielnie pomiarowe półpośrednie

NASZA OFERTA

I. ROZDZIELNIE TERMOUTWARDZALNE

Nasze wyroby wykonane są w obudowach z tłoczywa poliestrowego zbrojonego włóknem szklanym, termoutwardzalnego. Tłoczywo należy do materiałów samo gasnących. Obudowy te wyróżniają się dużą wytrzymałością mechaniczną, odpornością na warunki atmosferyczne, wysoką estetyką, łatwością montażu urządzeń energetycznych, uniwersalnością i możliwością konfigurowania dowolnej rozdzielnicy w zależności od potrzeb klienta.

Drzwi stosowane w obudowach wyposażone są w zamki HS z trójpunktowym ryglowaniem, w którym można zamontować wkładkę patentową w systemie Master Key. Konstrukcja zawiasów pozwala na szybki demontaż drzwi, co znacznie ułatwia prace instalacyjne.

PARAMETRY TECHNICZNE OBUDÓW:

- II klasa ochronności izolacji
- stopień ochrony IP 44 i IP 54
- odporność na temperaturę do 850°C
- znamionowe napięcie izolacji 500V
- znamionowy prąd ciągły do 630A
- zasilanie max 240 mm2
- odpływ max 240 mm2

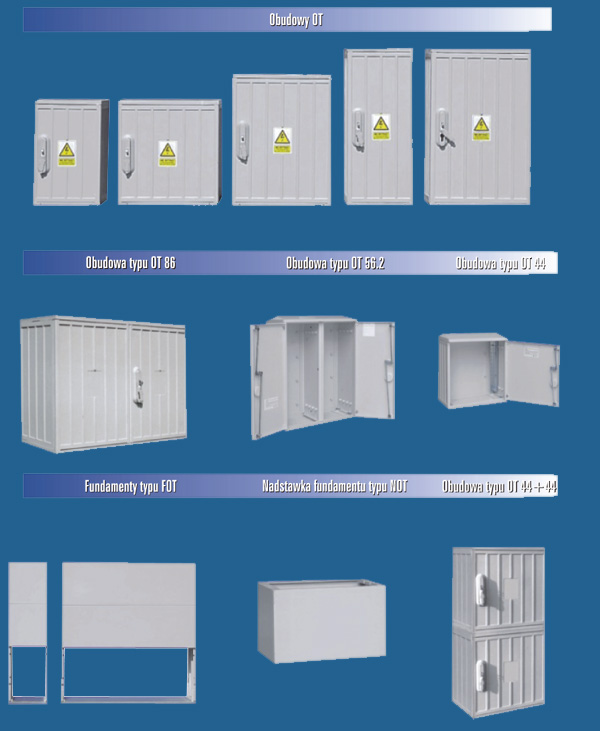

II. OBUDOWY I FUNDAMENTY TERMOUTWARDZALNE

Obudowy termoutwardzalne wykonane są z kształtowanego na gorąco poliestru wzmocnionego włóknem szklanym. Stanowią one doskonałe zabezpieczenie dla aparatury łączeniowej, rozdzielczej i ochronnej dla kablowych sieci niskiego napięcia i telekomunikacji. Istnieje możliwość montażu daszku płaskiego lub ze spadem. Drzwi w obudowach wyposażone w zamek HS z trójpunktowym ryglowaniem oraz możliwością montażu wkładki patentowej.

Fundamenty wykonane są z kształtowanego na gorąco poliestru wzmocnionego włóknem szklanym z metalową podstawą.

:: OBUDOWY





III. ZŁĄCZA KABLOWE

Złącza kablowe ZK wykonane w obudowach termoutwardzalnych w wykonaniu naściennym oraz wolnostojącym na fundamencie przeznaczone do montażu w sieciach kablowych nn dla kabli o przekrojach żył od 25mm2 do 240mm2.

Wykonujemy następujące złącza kablowe:

1. Z podstawami bezpiecznikowymi PBD od 160A do 630A:
ZK - 1 złącze kablowe pojedyncze
ZK - 2 złącze kablowe podwójne
ZK - 3 złącze kablowe potrójne
ZK - 4 złącze kablowe poczwórne


2. Z podstawami bezpiecznikowymi listwowymi od 160A do 630A:

ZK - 4 złącze kablowe 4xPBL
ZK - 5 złącze kablowe 5xPBL
ZK - 6 złącze kablowe 6xPBL
ZK - 7 złącze kablowe 7xPBL
ZK - 8 złącze kablowe 8xPBL

Złącza z podstawami bezpiecznikowymi listwowymi wyposażone są w system szyn zbiorczych 60mm.

IV. ZŁĄCZA P.POŻ.

Złącza P.Poż. wykonane w obudowach termoutwardzalnych przeznaczone są do awaryjnego rozłączania zasilania energii elektrycznej do budynku. Mogą być wyposażone w rozłączniki od 40A do 630A. W drzwiach zamontowana przezroczysta szyba. Istnieje również możliwość montażu pokrętła rozłącznika na drzwiczkach.

V. ZŁĄCZA LICZNIKOWE

Złącza licznikowe wykonane w obudowach termoutwardzalnych w wykonaniu naściennym oraz wolnostojącym na fundamencie, przeznaczone do rozliczania odbiorców energii elektrycznej przez bezpośredni układ pomiarowy.

Złącza licznikowe wykonywane są jako:
1-fazowe lub 3-fazowe. Złącza licznikowe mogą być wyposażone w zabezpieczenia przedlicznikowe (wyłączniki nadmiarowo-prądowe), listwy zaciskowe 5x35mm2, a także mogą być oprzewodowane.

VI. ZŁĄCZA LICZNIKOWO-PRZYŁĄCZOWE

Złącza licznikowo-przyłączowe wykonane w obudowach termoutwardzalnych w wykonaniu naściennym oraz wolnostojącym na fundamencie, przeznaczone do rozliczania odbiorców energii elektrycznej przez bezpośredni układ pomiarowy. Złącza licznikowo-przyłączowe wykonywane są jako: 3-fazowe.

Złącza licznikowo-przyłączowe mogą być wyposażone w zabezpieczenia przedlicznikowe (wyłączniki nadmiarowo-prądowe), listwy zaciskowe 5x35mm2, podstawy bezpiecznikowe, wyłączniki przeciwpożarowe. Złącza licznikowo-przyłączowe przystosowane są do rozdziału granic eksploatacji.

VII. SŁUPKI I SZAFY KABLOWE

Słupki i szafy kablowe wykonane w obudowach termoutwardzalnych przeznaczone są do rozdziału energii elektrycznej, zabezpieczenia przed skutkami przeciążeń i zwarć w sieciach kablowych nn. Wyposażone są w pionowe listwowe podstawy bezpiecznikowe lub pionowe listwowe rozłączniki bezpiecznikowe montowane na szynach zbiorczych o rozstawie 180mm oraz szynę PEN. Kable przyłączane są bezpośrednio pod zaciski aparatów listwowych w zależności od potrzeb poprzez końcówki kablowe lub bezpośrednio pod zaciski. Maksymalny przekrój kabli do 240mm2.

VIII. ZŁĄCZA OŚWIETLENIA ULICZNEGO

Złącza oświetlenia ulicznego wykonane w obudowach termoutwardzalnych przeznaczone do zasilania obwodów oświetlenia ulicznego w sieciach napowietrznych i kablowych.

Złącza oświetlenia ulicznego wyposażone są w zabezpieczenia przedlicznikowe, tablice licznikowe, listwy zaciskowe, podstawy bezpiecznikowe, styczniki oraz są oprze wodowane, gotowe do podłączenia zasilania i obwodów oświetlenia ulicznego. Nie posiadają programatorów oświetlenia ulicznego, tylko miejsce przygotowane do zamontowania programatora.

IX. ROZDZIELNIE POMIAROWE PÓŁPOŚREDNIE

Rozdzielnie pomiarowe półpośrednie przeznaczone są do półpośredniego pomiaru energii elektrycznej przy wykorzystaniu przekładników prądowych sieci trójfazowej 400V. Jednocześnie umożliwiają rozliczenie ilości energii elektrycznej czynnej pobranej przez odbiorcę oraz energii elektrycznej biernej pobranej/oddanej dla odbiorcy podlegającemu rozliczeniu za energię bierną. Rozdzielnie do pomiaru półpośredniego oprócz układu pomiarowego (tablice licznikowe, listwa SKa, przekładniki prądowe, zabezpieczenie obwodów napięciowych) mogą być wyposażone w urządzenia zabezpieczające przed zwarciami i przeciążeniami. Ponadto mogą być wyposażone w wyłączniki p.poż., ograniczniki przepięć.

X. ELEMENTY DODATKOWE

Ponadto w swojej ofercie posiadamy:

Listwy zerowe przeznaczone są do montażu w instalacjach niskiego napięcia. Służą do mocowania przewodów ochronnych - PE i zerowych - N. Wykonane są z płaskownika mosiężnego MO 58 Z4 o przekroju 6 x 10 mm, z otworami umożliwiającymi przyłączenie przewodu DY o średnicy do 10 mm2. Listwy mogą być także wyposażone w zacisk do mocowania przewodu DY o średnicy 35 mm2. Listwy montuje się na euroszynach za pomocą podstawki wykonanej z tworzywa sztucznego, do której przykręca sie listwę śrubą M4 x 8.

Podstawowy asortyment produkowany obecnie prezentujemy poniżej.Istnieje możliwość wykonania listwy na specjalne zamówienie. (od 60 mm do 1000mm)
